锐捷睿易 APP,手机一键划分 VLAN

发布者:广州弘天通迅设备发布时间:更新于:访问量:1149

不用电脑、不用敲命令,手机端直接给交换机划分 VLAN,实现多网络隔离(家用网、监控网、财务网等),锐捷睿易全系列交换机通用。

步骤 1:进入睿易 APP,打开对应网络场景



打开【睿易】APP,登录账号

进入已建好的通用网络场景,查看拓扑设备(网关、核心交换机、接入交换机、AP 等)

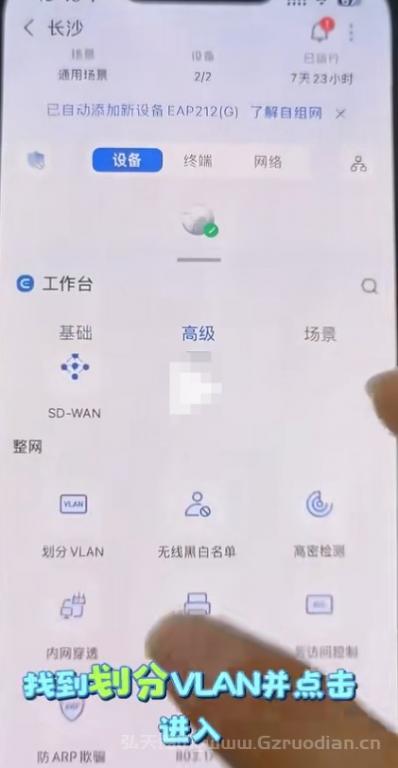

底部菜单栏选择【工作台】,找到【高级】分类

步骤 2:找到 VLAN 配置入口

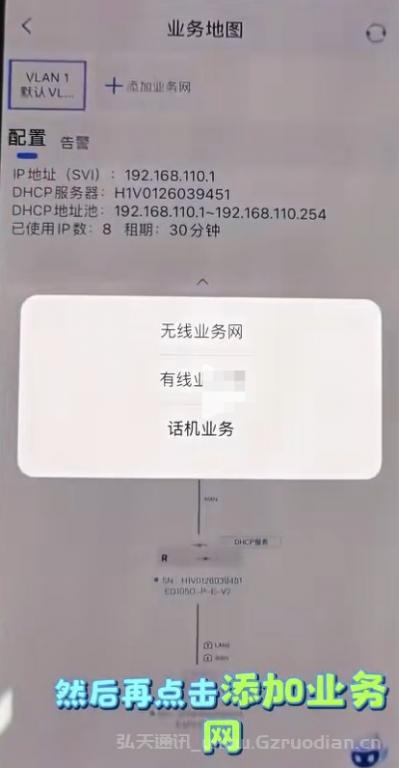

在高级菜单里,点击 【智能 VLAN】,进入业务地图界面

可看到默认 VLAN1,提前规划好业务 VLAN(示例:财务网 VLAN161)

步骤 3:新建有线业务 VLAN

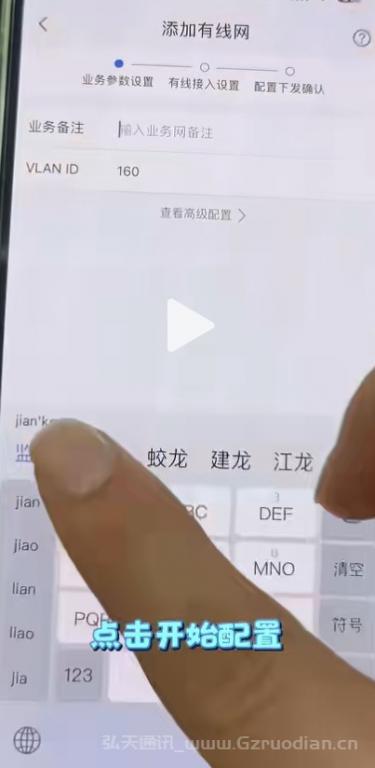

点击添加,选择【有线网】

业务备注:填写业务名称(例:财务)

VLAN ID:输入 161(自定义规划)


下一步,设置网段信息

默认网关:192.168.161.1/24

开启 DHCP 服务,地址池:192.168.161.1~192.168.161.254

DHCP 服务器:选择【核心交换机】

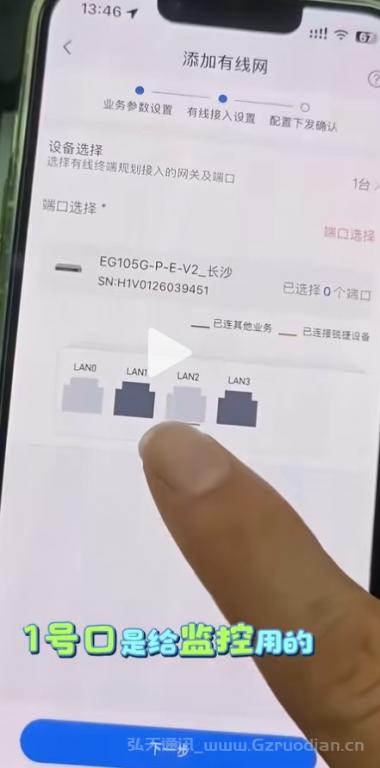

下一步,选择需要划分 VLAN 的交换机 & 端口


核心交换机上联口、接入交换机终端口

终端口设置为 Access 模式,上联口设置为 Trunk 模式

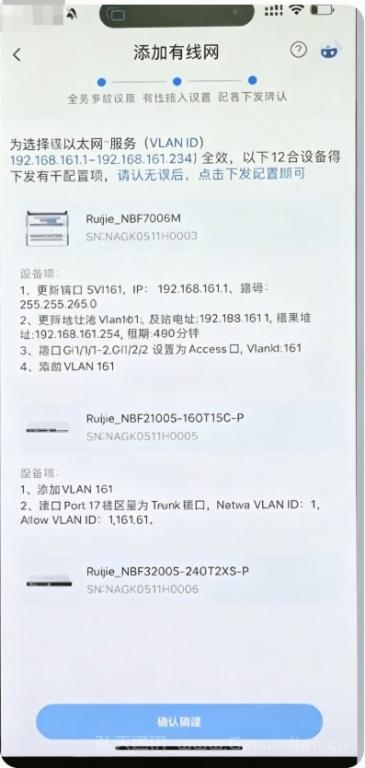

步骤 4:确认配置信息,下发部署



系统自动生成完整配置:

核心交换机:新增 VLAN161,配置三层接口 SVI161、DHCP 地址池

接入交换机:新增 VLAN161,终端端口设为 Access、上联口设为 Trunk 放行 VLAN

核对所有设备配置无误,点击 【下发配置】

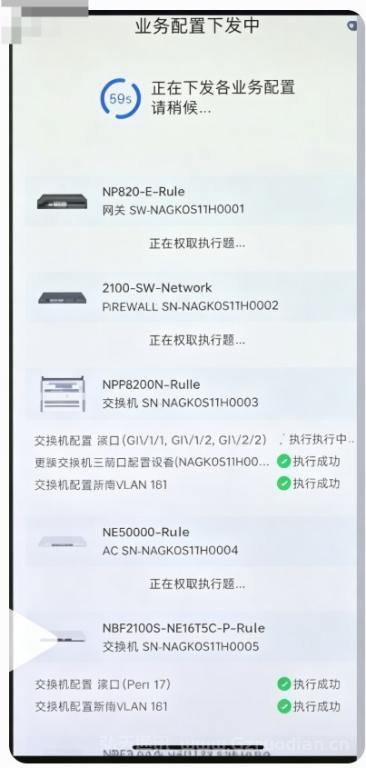

步骤 5:等待配置执行成功

APP 自动向所有交换机推送配置,显示绿色【执行成功】即完成

财务网 VLAN161 划分完成,与其他网络完全隔离

核心配置逻辑(通俗版)



Access 口:接终端设备(电脑、摄像头),只属于 1 个 VLAN

Trunk 口:交换机之间上联,放行多个 VLAN 标签





手机端自动区分端口模式,一键隔离不同业务网络

优势总结

全程手机操作,无需电脑、不用命令行

批量管理多台交换机,企业组网、弱电施工超便捷

支持家用、监控、财务、办公多网安全隔离
