新交换机拿到手后,必做的两个配置,新手也能学会

发布者:广州弘天通迅设备发布时间:更新于:访问量:552

一个核心交换机拿到手后,怎么去使用呢?

其实只需要做到两步就行:

1、用console线连接交换机与电脑,用secure CRT软件登录交换机

2、对交换机做远程登陆配置

一、如何使用secure CRT连接交换机,详细步骤

为了方便大家理解,我们出个详细步骤,连接交换机有二步:

第一步:

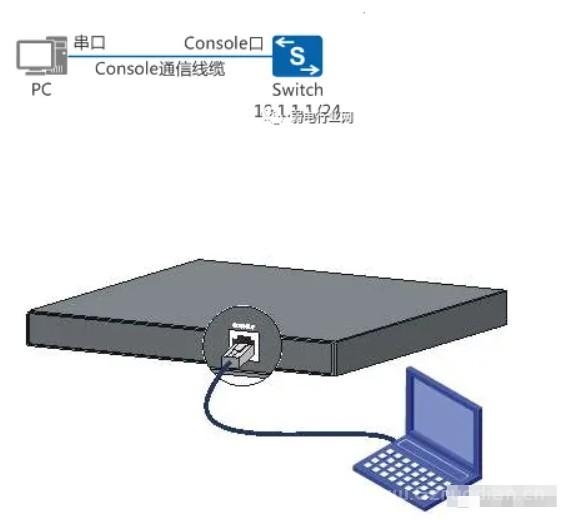

就是用console线连接交换机与电脑,如下图:


使用Console通信电缆连接交换机与PC,这个一般购买设备时是自带的。

第二步:登陆终端软件

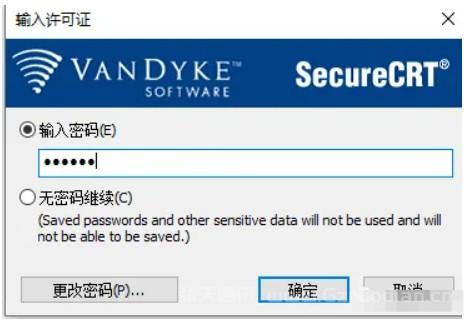

这个我们使用secure CRT软件,安装好secureCRT软件后,就可以直接打开使用了。可以设置一个密码,也可以使用无密码登陆。

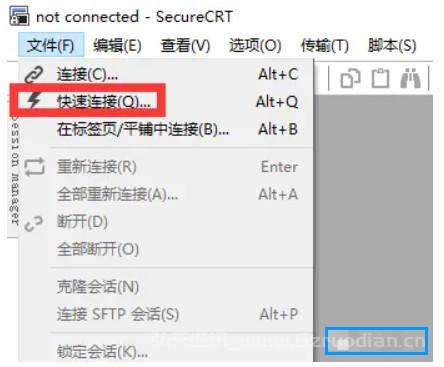

进入后,点击文件,快速连接。

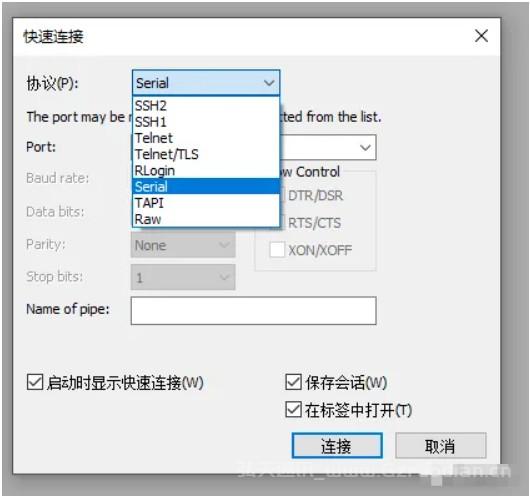

新建连接后,弹出界面,选择“Serial”,为什么是serial口,serial口是串口,与交换机的连接方式一致。

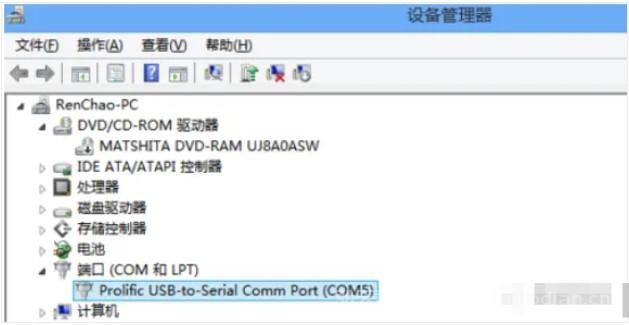

在电脑的“设备管理器”里面看,Com口转USB线的驱动安装的是哪个Com口。安装的是哪个就选择哪个。

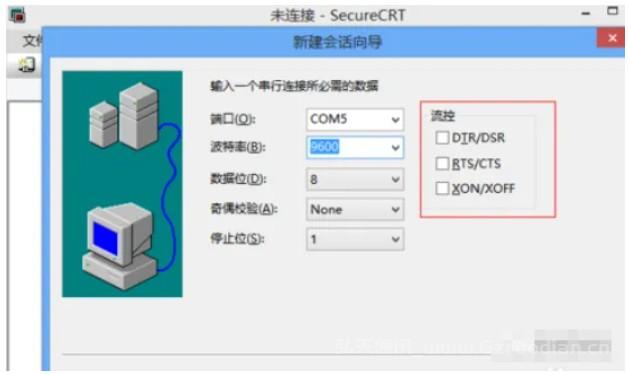

选择端口为Com5,可以在在“设备管理器”中查看,选择波特率为9600。

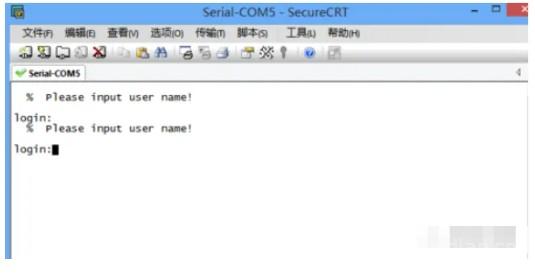

此时,就能使用secureCRT连上交换机了,输入正确的用户名密码就能对交换机进行各种命令的配置了。


这个就登陆成功,然后进行配置交换机就行了,连接是华为交换机的话,就使用华为的配置代码;连接的是锐捷交换机,就使用锐捷的配置代码。

二、对交换机做远程登陆配置

登陆交换机后,为了方便管理交换机,我们需要对交换机做一个远程管理配置,也就是配置交换机的远程ip地址及用户名,方便后面我们随时随地可以进入管理。

一、华为交换机Telnet远程如何配置实现?

示例、华为交换机配置Telnet连接登陆方式

如何配置Telnet远程登陆

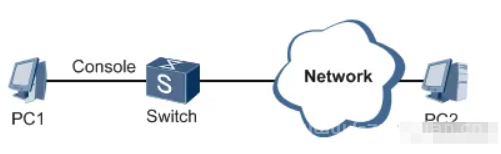

上面我们通过了Console口登录了,在项目中,肯定还是需要远程登录和管理交换机,就可以在交换机上配置Telnet服务功能并使用AAA验证方式登录。我们以华为交换机为例,来配置交换机的远程登陆。


步骤1:从PC1通过交换机Console口登录交换机。

这个上面已经完成了。

步骤2:配置交换机名称和管理IP地址。

<Quidway>system-view

[Quidway] sysname S     //更交换机名为Server

[S] interface ethernet 0/0/0     //进入端口0/0/0

[S-Ethernet0/0/0] ip address 10.10.10.10 255.255.255.0    //配置管理 ip地址。

[S-Ethernet0/0/0] quit      //返回

步骤3:配置Telnet用户的级别和认证方式。

[S] telnet server enable       //开启Telnet功能。

[S] user-interface vty 0 4     //进入VTY 0~VTY 4用户界面视图,同时支持0到4,5个用户在线操作。

[S-ui-vty0-4] user privilege level 15    //配置VTY 0~VTY 4的用户级别为15级。

[Sr-ui-vty0-4] authentication-mode aaa     //配置VTY 0~VTY 4的用户认证方式为AAA认证。

注意:

这里弱电君解释下这个AAA认证。认证方式,有三种:

AAA(同时输入正确的用户名和密码才能登录);

one(不用认证)

password(输入正确的密码就可登录)认证,

可以根据需要选择,所以我们选择AAA。

[S-ui-vty0-4] quit     //返回

[S] aaa    //进入AAA认证

[S-aaa] local-user admin123 password irreversible-cipher helloworld@6789       //创建名为admin123的本地用户,设置其登录密码为helloworld@6789  。

这里面的,irreversible-cipher弱电君有必要解释下,  表示对用户密码采用不可逆算法进行了加密,使非法用户无法通过解密算法特殊处理后得到明文密码,为用户提供更好的安全保障。

[S-aaa] local-user admin1234 privilege level 15     //配置用户级别为15级。

[S-aaa] local-user admin1234 service-type telnet     //配置接入类型为telnet,即:Telnet用户。

[S-aaa] quit

步骤4:从PC2以Telnet方式登录交换机。

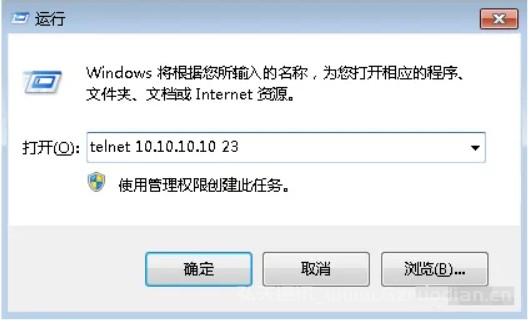

以进入Windows运行窗口,并执行相关命令,通过Telnet方式登录交换机为例:

单击“确定”后,在登录窗口输入用户名和密码,验证通过后,出现用户视图的命令行提示符。表示登录成功。


搞定了这两步后,这个交换机我们就可以对其进行任意的vlan配置与管理了,一般网络核心交换机都需要进行这样的配置。
