海康专用门禁电源如何连接门禁?

发布者:番禺南沙监控网络安装发布时间:更新于:访问量:6976

海康专门门禁电源有好几种型号,具体接线方式是有差异的,详情请继续往下看。

一、门禁电源适配器:

1、HY-P01(12V、3A)

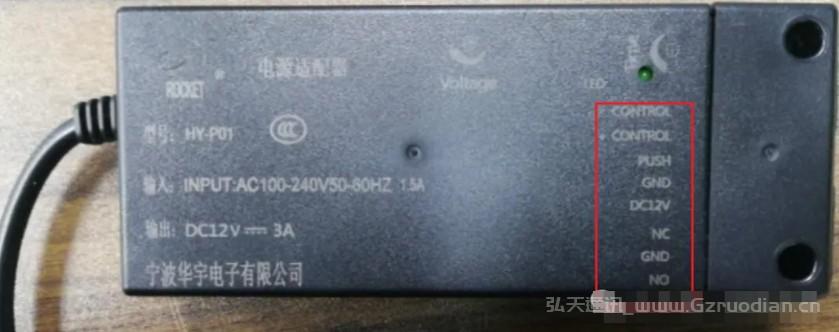

门禁电源接线(门锁、一体机)示意图如下,均可参考:

门锁示意接线图1:


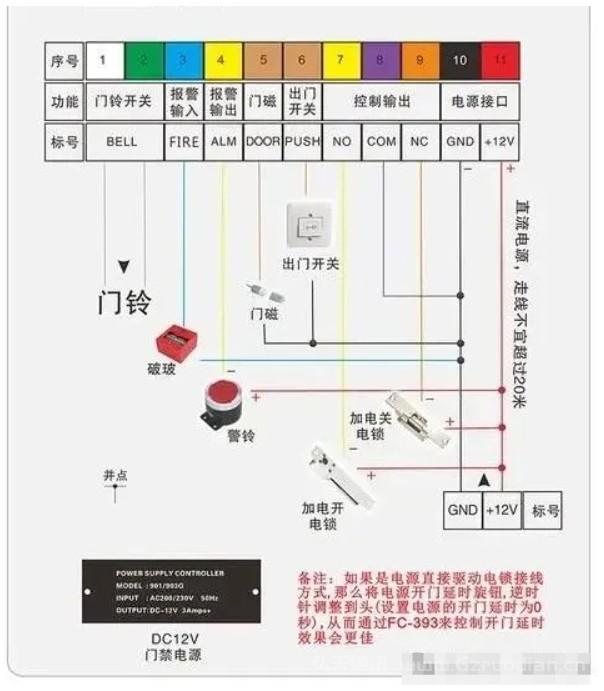

门禁一体机示意接线图2:


注意:接电控锁时必须把延时调至0秒,以防烧毁电控锁。(切记,切记)

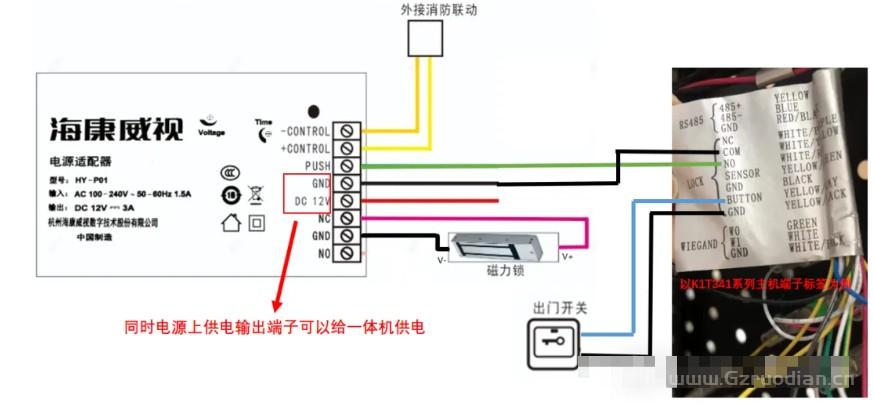

注:现场若是搭配HY-P01的专用电源适配器,锁和一体机可由一个电源供电实现开关门。

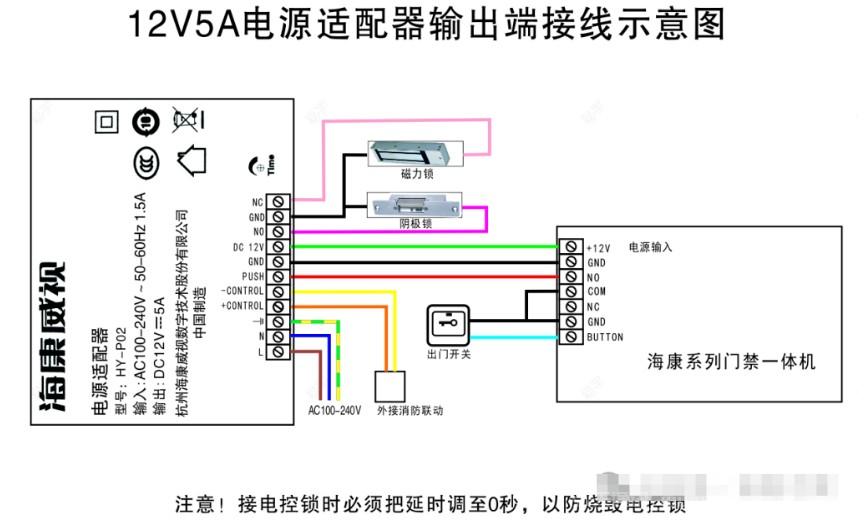

2、HY-P02(12V 5A)

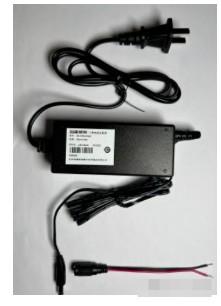

3、DS-K7M-AW40(12V、3.33A)(圆头直接插,或者通过2根线的转接头接)

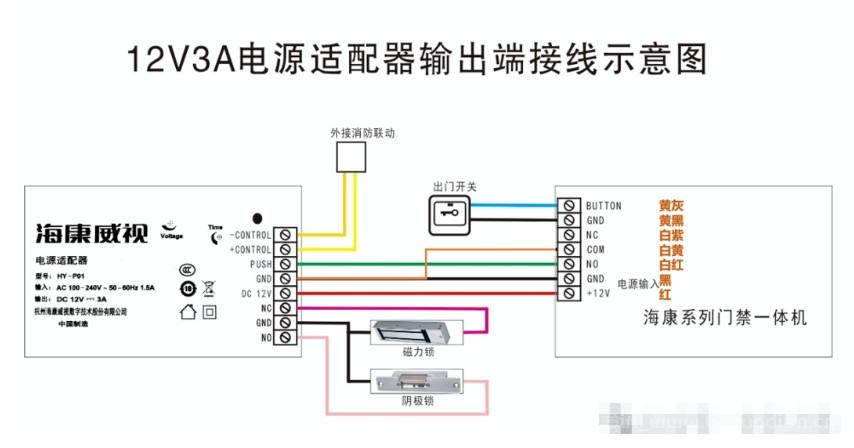

接线示意参考图3如下:


二、门禁电源箱/开关电源:

1、DS-K7M-AW50-1(12V、4.17A)(不带机箱 无蓄电池接口)

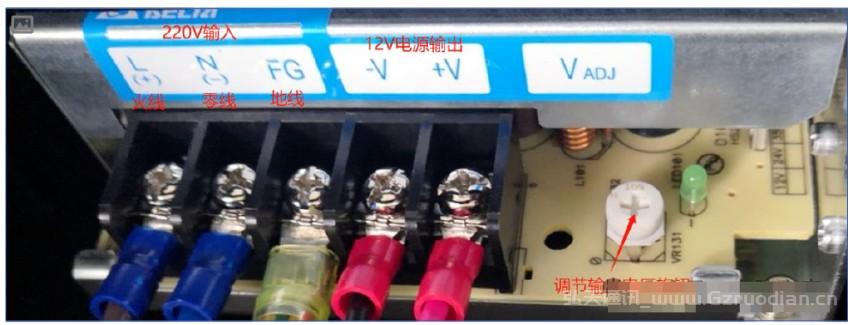

▷ 接线方式:220V输入用于接市电,给电源供电

12V输出:+v代表12v正极,-v代表12v负极,可以给12V的门禁一体机、锁进行供电。



2、DS-K7M-AW50(12V、4.17A)(带机箱、有蓄电池接口功能)

3、DS-K7M-AW100(12V、8.3A)100W 带机箱、有蓄电池接口功能)


▷ 接线方式:

设备打开后,侧边一共有六个端子,从上到下分别为:

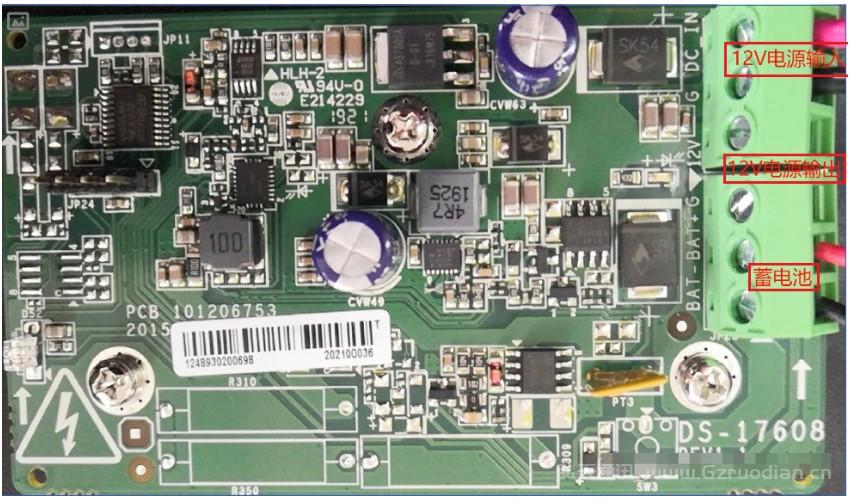

12V 电源输入正负、输出电源正负、蓄电池;另外,电源箱内部除了电路板之外,还有一个 12V 的电源开关,接线定义如下图:


接线具体方法参考接线示意参考图3

提醒:

1、建议现场使用的时候,一个电源箱只对接一个门禁设备。

2、参数说明,计算电源箱功率的时候,一般按照输出功率的 70%换算,留有 30%的余量。
