海康门禁主机接线端子含义

当拿到海康门禁主机的那一刻，面板上一个个接口，无从下手，这时该怎么办？

下面我们就以最常见的四门控制主机K2604为例子，为大家简单介绍一下海康门禁主机端子的含义。

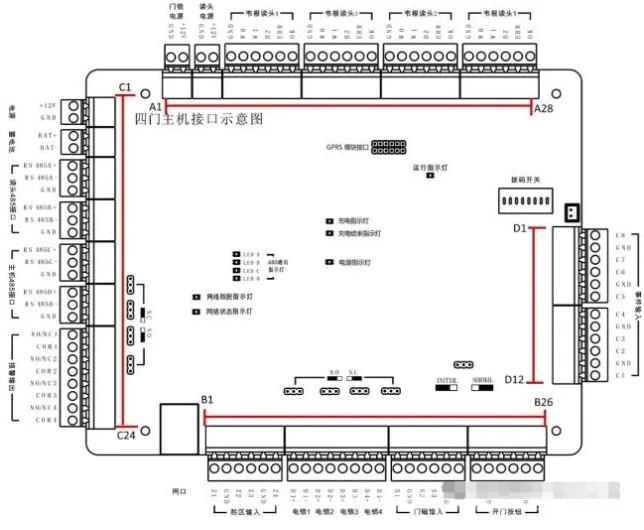

四门禁控制主机电气组外部接线端子定义

•  一般门禁主机都将设备接在电气组外部接线端子上。

• 电气组外部接线端子的锁+锁-带12V电，主机主板端子D+D-不带电，只提供开关量，注意区分。

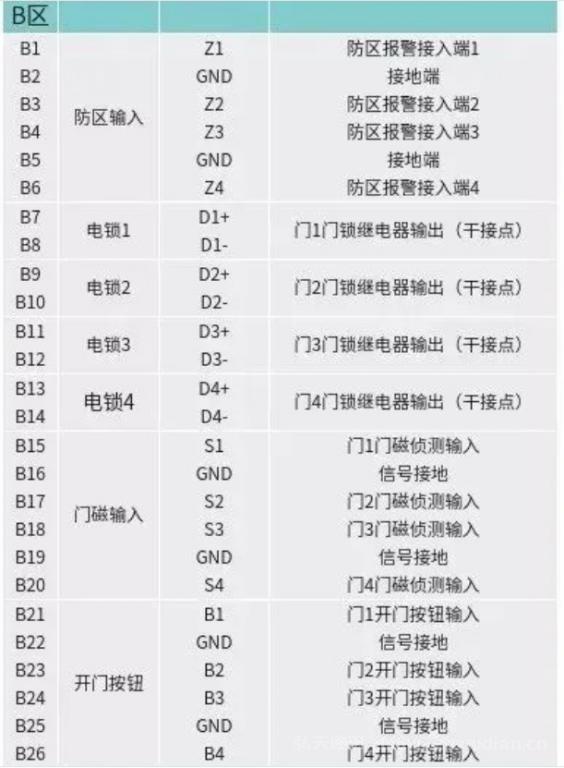

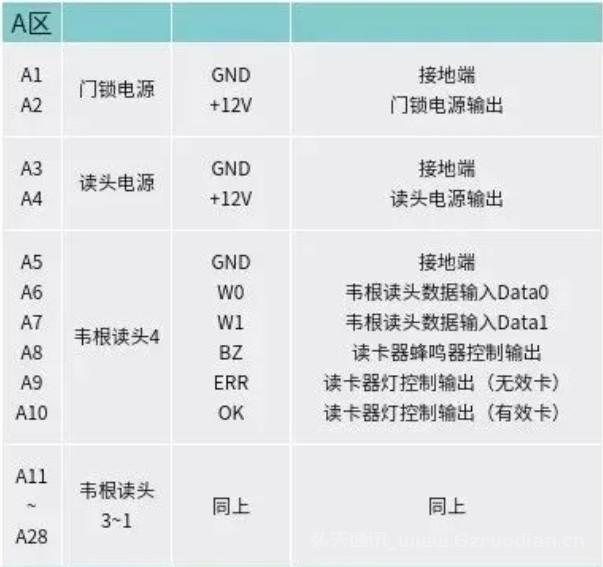

四门禁控制主机连接端子及端子说明

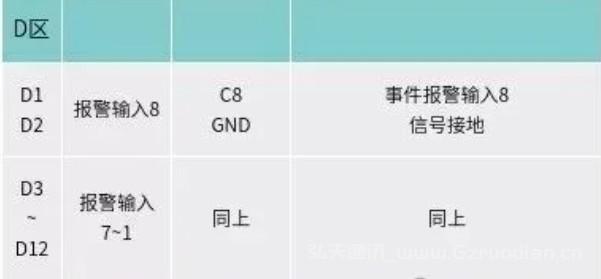

• 事件报警输入硬件接口为常开型，正常情况处于断开状态，故只支持接入常开信号，如：火警信号。

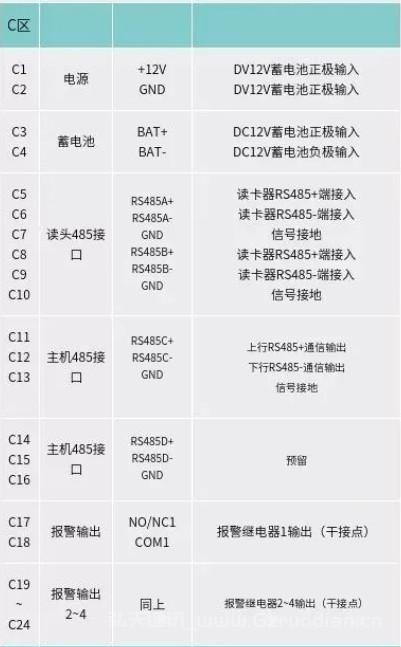

• RS485 读卡器 ID机号请设定成1到8，门一ID为 1(进)、2(出)，门二ID为3(进)、4(出)，门三ID 为5(进)、6(出)，门四为ID为7(进)、8(出)。

相信大家对海康门禁也有一定的了解了，以后看到海康的门禁会接线了吧。
