海康DS-K28xx主机接磁力锁/阴极锁/灵性锁/电动门接线方法

海康DS-K28xx主机接磁力锁/阴极锁/灵性锁/电动门接线方法如下：

一、磁力锁/阳极锁/电插锁（NC,COM常闭型）

接线方式：门禁设备的NC接锁+，锁-接外接电源-，外接电源+接门禁设备的COM

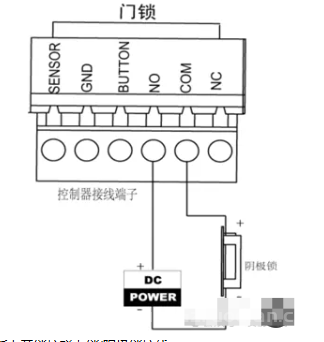

二、阴极锁（NO,COM常开型）

接线方式：门禁设备的NO接电源+，电源-接锁-，锁+接门禁设备的COM

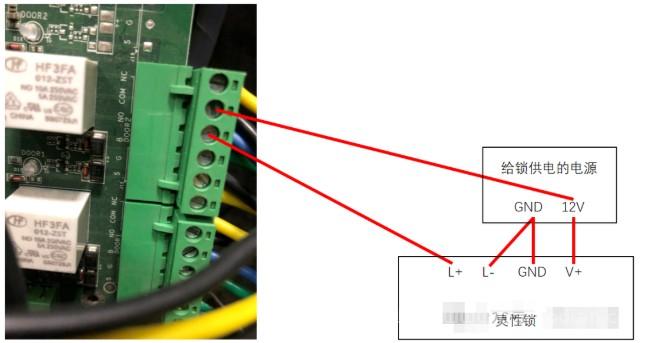

三、灵性锁（NO,COM常开型）

接线方式：

（1）锁的V+和门禁设备的COM，都接到外接电源的12V

（2）锁的L-和GND接外接电源的GND；

（3）锁的L+接门禁设备的NO。

注意，需要将门禁设备的门锁动作时间设为1s

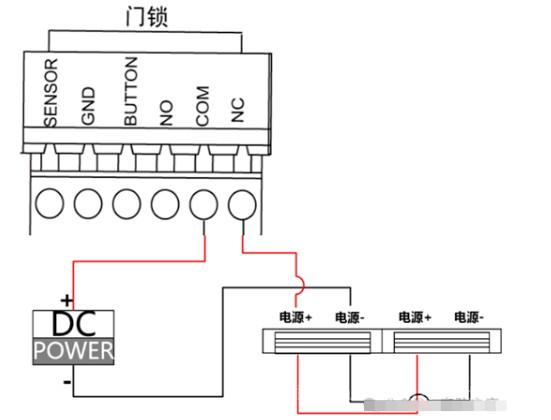

四、双门磁力锁（NC,COM常闭型）

接线方式：

（1）第一个磁力锁的电源+接第二个磁力锁的电源+，电源-接电源-

（2）门禁设备的COM接外接电源+，门禁设备的NC接第一个磁力锁的电源+，外接电源-接第一个磁力锁的电源-

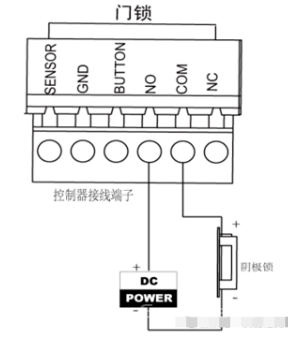

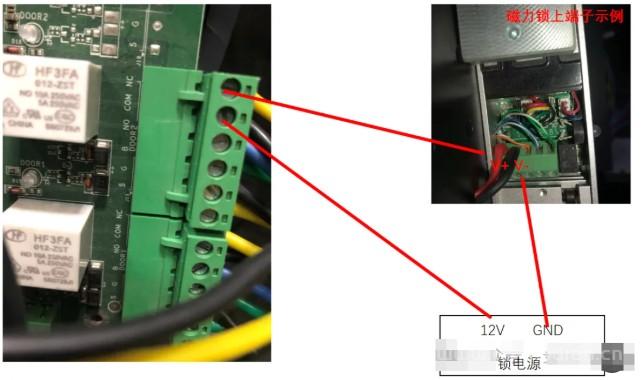

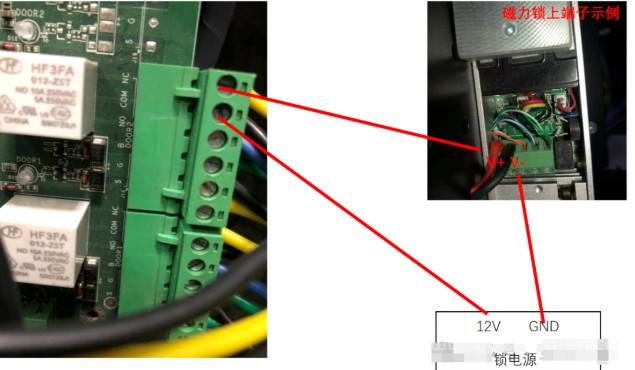

五、电动门

首先：需要您先确定锁是否带电

如果锁不带电，参考：断电上锁按阴极锁接线；

接线方式：门禁设备的NO接电源+，电源-接锁-，锁+接门禁设备的COM

断电开锁按磁力锁/阳极锁接线

接线方式：门禁设备的NC接锁+，锁-接外接电源-，外接电源+接门禁设备的COM

如果锁带电，

a.锁断电开锁：锁的正极接一体机NC，锁的负极接一体机COM

b.锁断电上锁：锁的正极接一体机NO，锁的负极接一体机COM
