4米、6米监控立杆基础多大?监控立杆基础施工方案

发布者:广州弘天通迅设备发布时间:更新于:访问量:3825

一直有做监控的朋友问到,关于常见监控立杆基础有多少?之前我们总结过交通的,本期我们来总结4米、6米监控立杆基础多少?

一、4米与6米监控立杆基础是多大?


监控立杆及其主要构件结构装配的质量应满足下列要求:

监控立杆及其主要构件高度允许偏差±200mm;

监控立杆及其主要构件截面尺寸允许偏差±3mm;

监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;

监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

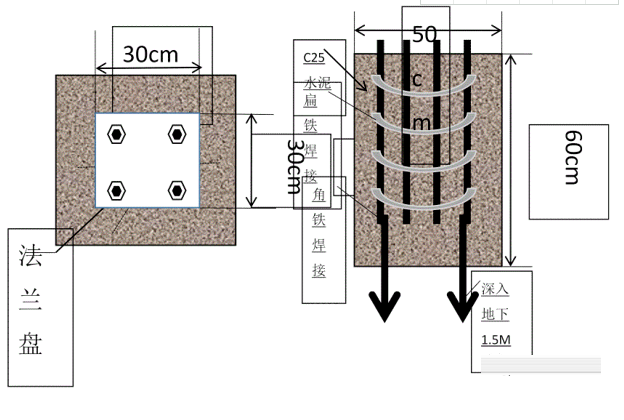

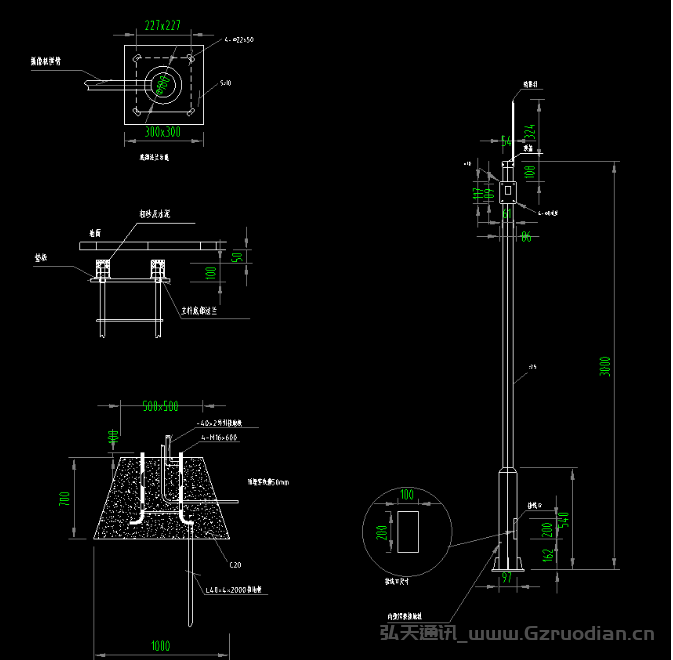

一、4米监控立杆基础设计图

采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于0.3m*0.3m*0.6m,灌浇水泥尺寸不小于0.5m×0.5m×0.6m。

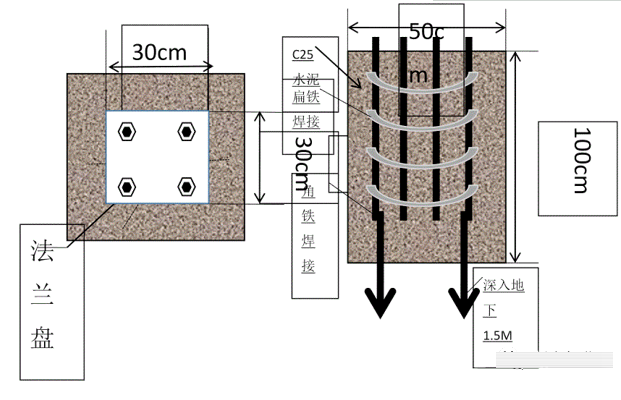

二、6米监控立杆基础设计图

4至6米立杆预埋件尺寸不小于0.3m*0.3m*0.8m,灌浇水泥基础尺寸不小于0.5m×0.5m×1.0m。如图所示:


二、接地电阻测试要求

接地电阻测试要求:

a.交流工作接地,接地电阻不应大于4Ω;

b.安全工作接地,接地电阻不应大于4Ω;

c.直流工作接地,接地电阻应按计算机系统具体要求确定;

d.防雷保护地的接地电阻不应大于10Ω;

e.对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
