门禁套装施工方案，多数弱电师傅踩过坑

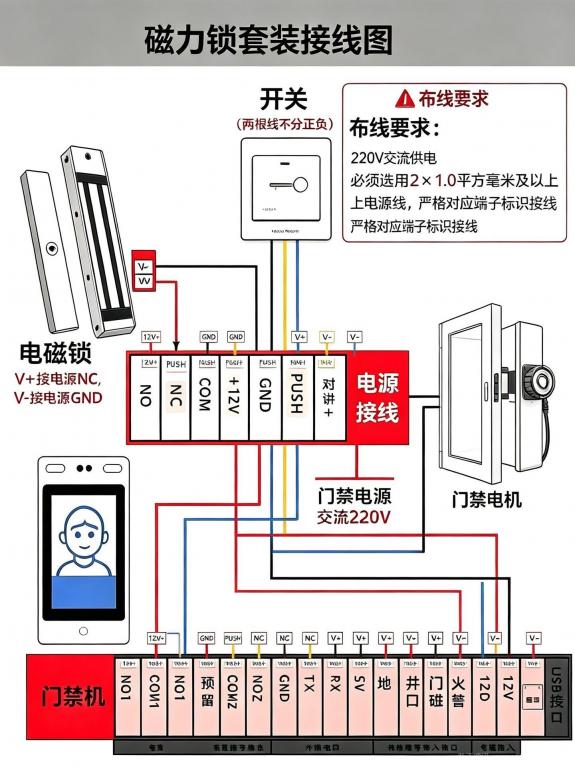

基于两张图纸整合，磁力锁（电磁锁）方案，门禁电源给整套设备供电，人脸门禁机做身份识别，出门按钮室内开门。

一、接线逻辑（核心）

1. 门禁电源接线

1. 220V 市电接入电源的交流输入端（强电，断电操作！）

2. 电源 `+12V`、`GND`：输出 12V 直流，给人脸门禁机供电

3. 电源 `NC`、`GND`：接**磁力锁**

   - 磁力锁 V+ → 电源 NC

   - 磁力锁 V- → 电源 GND

磁力锁原理：NC 常闭输出，通电吸合上锁；收到开门信号，NC 断开，断电开门。

4. 电源 `PUSH`、`GND`：接出门按钮（两根线不分正负）

2. 人脸门禁机 ↔ 门禁电源联动

- 门禁机 `12V` ↔ 电源 `+12V`

- 门禁机 `GND` ↔ 电源 `GND`

- 门禁机 `PUSH` ↔ 电源 `PUSH`

当人脸验证通过，门禁机 PUSH 触发电源，切断磁力锁供电，门打开。

3. 门磁（可选）

门磁两根线接门禁机对应门磁端子，用于后台检测门是否关好、超时报警。

二、布线规范（图纸强制要求）

1. 220V 强电回路：必须 ≥ 2×1.0mm² 铜芯线，强电弱电分开走管，避免干扰。

2. **12V 弱电（锁、门禁、按钮）**：0.5mm² 以上，远距离（＞30 米）建议 0.75mm²。

3. 接线原则：严格按端子标识对接，不要凭颜色猜线；所有接线断电操作。

4. 强弱电不要同管敷设，防止干扰人脸机信号。

三、工作流程

1. 门外：人脸 / 刷卡验证 → 门禁机输出开门信号给电源 → 电源 NC 断开 → **磁力锁断电，开门**

2. 室内：按出门按钮 → 电源 PUSH 触发 → 磁力锁断电，开门

3. 关门：磁力锁通电自动吸合上锁

四、安全 & 调试要点

1. 接线前务必断开 220V 总电源！

2. 磁力锁安装在门顶，对齐吸附铁片，间隙尽量小，吸力才够。

3. 通电调试：

   - 上电，磁力锁应该吸紧

   - 按出门按钮，锁立即松开

   - 人脸识别成功，锁松开

4. 故障排查：锁不吸 → 检查 NC、GND 接线；识别不解锁 → 检查 PUSH 信号线。

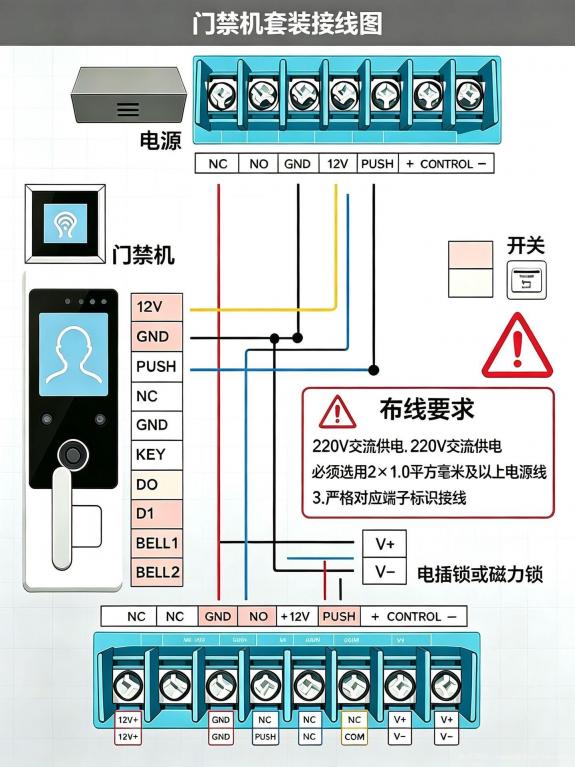

五、对比说明（和第二张图电插锁区分）

第二张图是电插锁方案；本方案是磁力锁，磁力锁用电源 NC 端子，断电开门，消防合规。
