海康NVR三地跨运营商集中显示(萤石云)完整操作指南

发布者:广州弘天通迅设备发布时间:更新于:访问量:1197

场景说明:A地(电信网络)、B地(移动网络)各有1台海康录像机(NVR),需在C地通过海康NVR集中显示、集中录像A、B两地监控画面,全程用海康官方萤石云实现,无需公网IP、无需端口映射,跨运营商也能稳定运行,附版本要求+避坑要点,新手也能照着做。

一、版本与硬件要求(必看,不满足会失败)

1. 录像机最低版本要求(核心)

NVR 4.0 Lite 系列:主控版本 ≥ V4.30.050

NVR I 系列(DS-76xxNI-I/77xxNI-I/96xxNI-I):主控版本 ≥ V4.1.50

超脑系列:主控版本 ≥ V4.1.60

版本查看方法:主菜单 → 系统维护 → 版本信息 → 主控版本

固件升级方法:海康官网下载对应型号固件,U盘格式化为FAT32,将固件放入U盘根目录,插入NVR,主菜单 → 系统维护 → 固件升级,选择U盘内固件升级即可。

2. 网络与带宽要求

三地NVR均需接入互联网(A地电信、B地移动、C地任意运营商均可);

带宽要求:单路1080P远程预览,A、B地上行带宽 ≥ 2–4Mbps/路(比如A地有4路摄像头,上行带宽需≥8–16Mbps);

时间要求:三台NVR时间必须一致(误差≤5分钟),否则萤石云无法正常在线。

二、三台NVR基础配置(A、B、C地通用,先做这步)

1. 网络配置(确保录像机能正常上网)

将NVR的LAN口用网线连接到路由器,通电开机;

进入NVR本地操作界面:主菜单 → 系统配置 → 网络配置 → 基本配置;

网络参数设置(二选一即可,手动设置更稳定):

自动获取:勾选“自动获取IPv4地址”,点击“应用”;

手动设置:IP与路由器同网段(如192.168.1.100)、子网掩码255.255.255.0、网关(路由器IP,如192.168.1.1)、首选DNS 114.114.114.114、备用DNS 8.8.8.8;

MTU设置:建议改为1300,提升跨运营商远程连接稳定性,点击“应用”保存。

2. 开启萤石云(核心步骤,跨网关键)

进入:主菜单 → 系统配置 → 网络配置 → 平台接入(部分机型显示“萤石云”);

勾选“启用萤石云”(必勾,否则无法远程对接);

设置验证码:输入6位字符(大写字母+数字,禁止用ABCDEF,建议记下来,后续手机绑定要用);

码流加密:建议关闭(关闭后远程预览更流畅,不影响安全性);

协议版本:默认2.0,无需修改;

点击“应用/保存”,等待1–2分钟,界面显示“在线”,即萤石云开启成功。

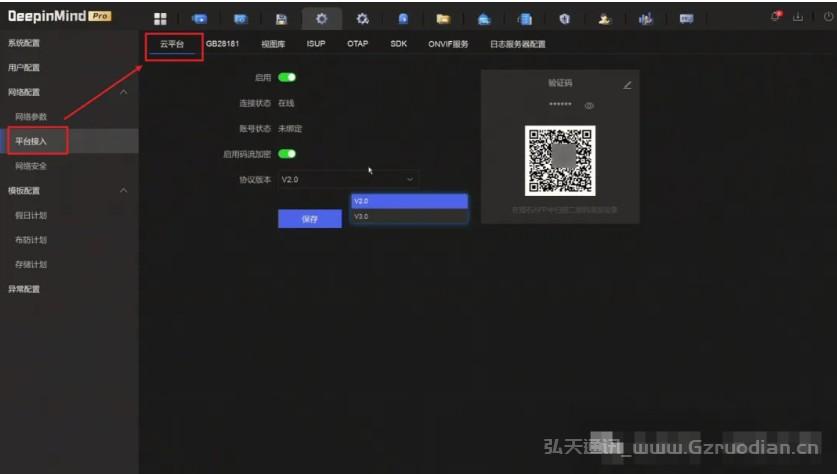

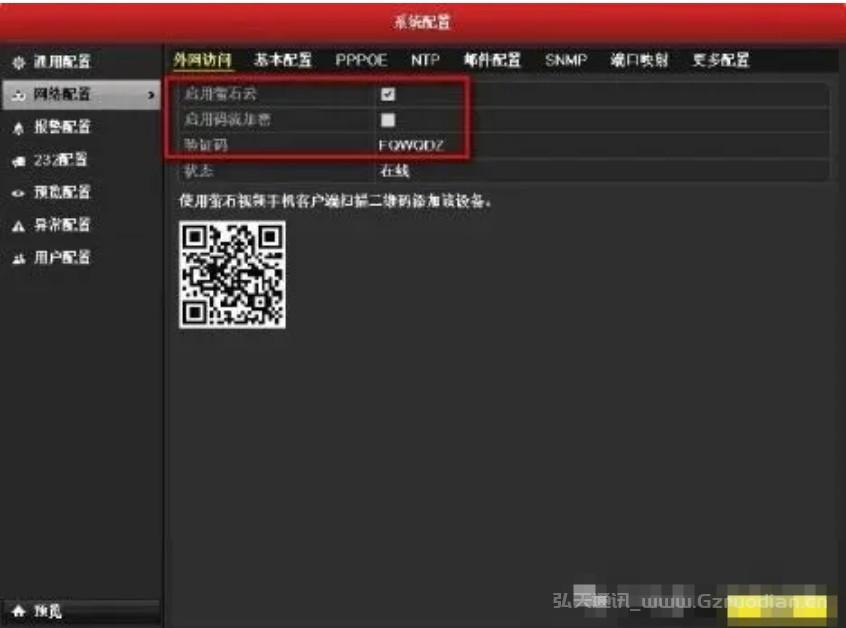

配图说明:NVR萤石云核心配置界面,重点确认“启用萤石云”勾选、验证码设置正确、状态显示“在线”,这一步决定后续跨网能否成功。

3. 时间校准(必做,避坑关键)

进入:主菜单 → 系统配置 → 通用配置 → 时间配置;

勾选“自动同步网络时间”;

NTP服务器:填写ntp.aliyun.com(或pool.ntp.org),时区选择“GMT+8 北京”;

点击“应用”保存,确保三台NVR时间一致。

三、手机APP绑定三台NVR(同一萤石云账号,关键衔接)

手机应用商店搜索“萤石云视频”,下载安装后,注册1个萤石云账号(或登录已有账号);

打开APP,点击右上角“+”,选择“扫码添加”;

扫描NVR的二维码(两种方式:① NVR机身标签上的二维码;② NVR“平台接入”界面左下角的二维码);

输入第二步设置的NVR萤石云验证码,点击“添加”;

重复步骤2–4,依次添加A、B、C地三台NVR,添加完成后,APP内三台设备均显示“在线”即可。

四、C地NVR添加A、B地远程画面(核心操作,实现集中显示)

在C地NVR的本地界面,用鼠标右键单击屏幕,选择“添加设备”;

在弹出的界面中,选择接入方式为“萤石云”;

输入第三步注册/登录的萤石云账号和密码,点击“登录”;

登录成功后,设备列表会自动显示已绑定的A地NVR、B地NVR(无需手动输入IP,萤石云自动穿透跨网);

勾选A、B地两台NVR,点击“添加”;

添加完成后,进入C地NVR的“通道管理”,会自动加载A、B两地所有摄像头通道;

鼠标右键单击屏幕,选择“多画面”(根据摄像头数量选择9画面、16画面等),即可同时预览A、B、C三地所有监控画面。


配图说明:C地NVR添加A、B异地设备的关键界面,选择“萤石云”接入,登录统一萤石账号,即可一键加载所有异地NVR,无需复杂设置。

五、C地NVR集中录像A、B地画面(可选,按需设置)

进入C地NVR:主菜单 → 录像配置 → 计划配置;

通道选择:在左侧通道列表中,勾选A、B地远程过来的所有摄像头通道;

启用录像:勾选“启用录像”(默认全天录像,可自定义录像时段);

保存设置:点击“复制到”,选择“全选通道”,再点击“应用”,即可实现C地NVR同步录像A、B两地画面。

六、三地组网架构说明(一看就懂)

无需复杂组网,依托海康萤石云实现跨运营商、跨地域对接,架构简单易懂,稳定性有保障,具体组网逻辑如下:

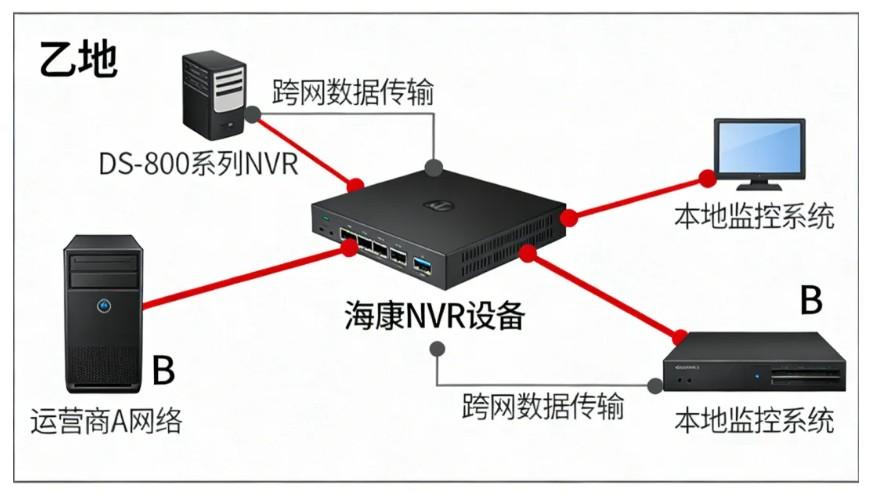

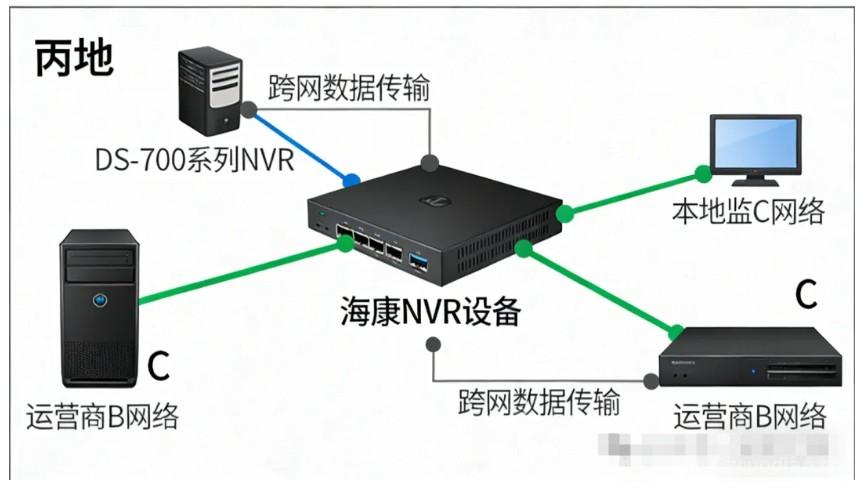

配图说明:三地组网逻辑——A地(电信+海康NVR)、B地(移动+海康NVR)分别接入互联网并绑定萤石云,C地(任意宽带+海康NVR)通过萤石云登录,拉取A、B两地画面,实现集中显示、集中录像,跨运营商无需额外配置。

七、常见问题排查(避坑合集,遇到问题先看这里)

1. 萤石云显示“不在线”

检查NVR网络:主菜单 → 系统维护 → 网络检测,ping网关(如192.168.1.1)和外网(如www.baidu.com),能ping通说明网络正常;

确认“启用萤石云”已勾选,验证码设置正确(区分大小写);

校准NVR时间,确保与网络时间误差≤5分钟;

升级NVR固件至本文要求的最低版本以上。

2. 远程画面卡顿/无画面

提升A、B地上行带宽:联系运营商升级宽带,确保单路1080P摄像头上行带宽≥2Mbps;

降低远程预览码流:A、B地NVR主菜单 → 编码配置 → 子码流,分辨率设为720P,码率设为1–2Mbps;

重启设备:重启C地NVR和路由器,释放网络资源。

3. C地NVR添加A、B地设备失败

确认A、B地NVR在萤石云APP中显示“在线”;

检查萤石云账号密码输入正确,且三台NVR绑定的是同一个萤石云账号;

检查C地NVR网络是否正常,萤石云状态是否为“在线”。

结尾提示:按照以上步骤操作,即可实现海康NVR三地跨运营商集中显示,全程用官方工具,稳定无隐患,新手可直接对照操作
