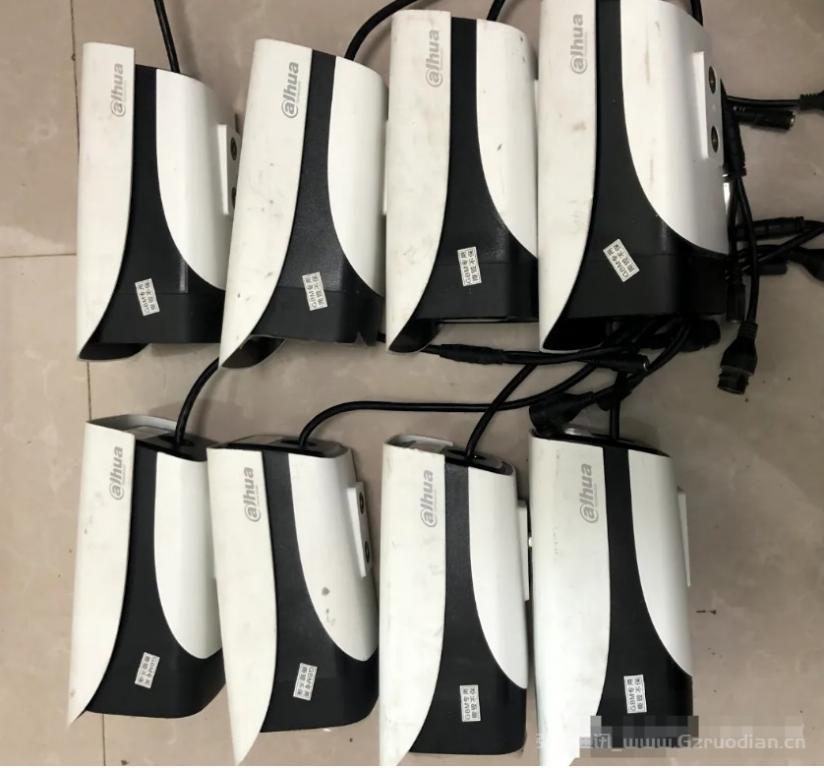

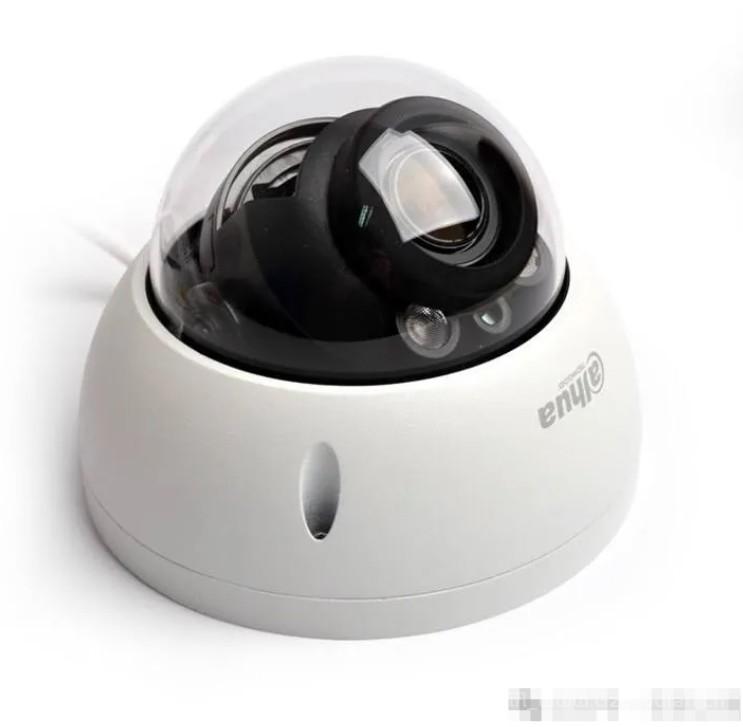

大华摄像头网线对应正常网线顺序

发布者:广州弘天通迅设备发布时间:更新于:访问量:10095

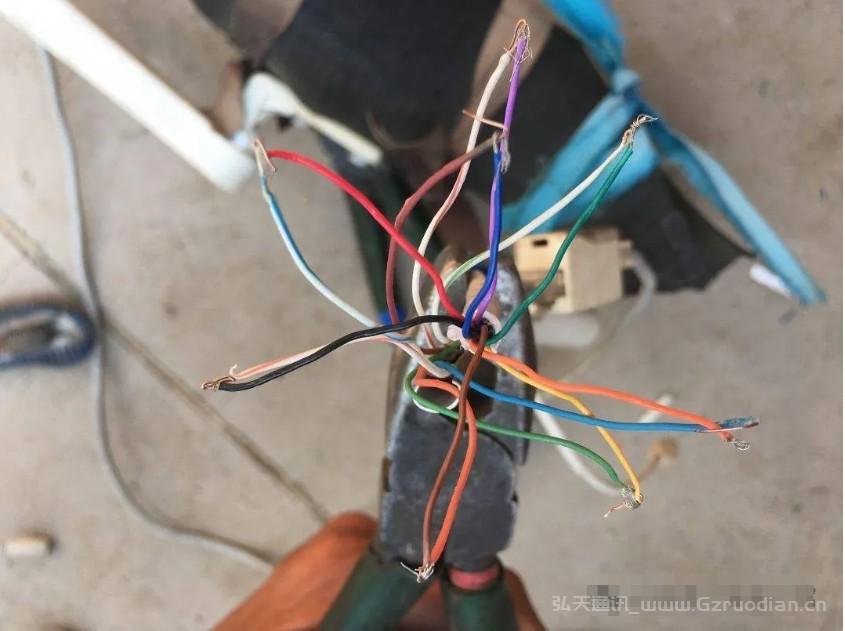

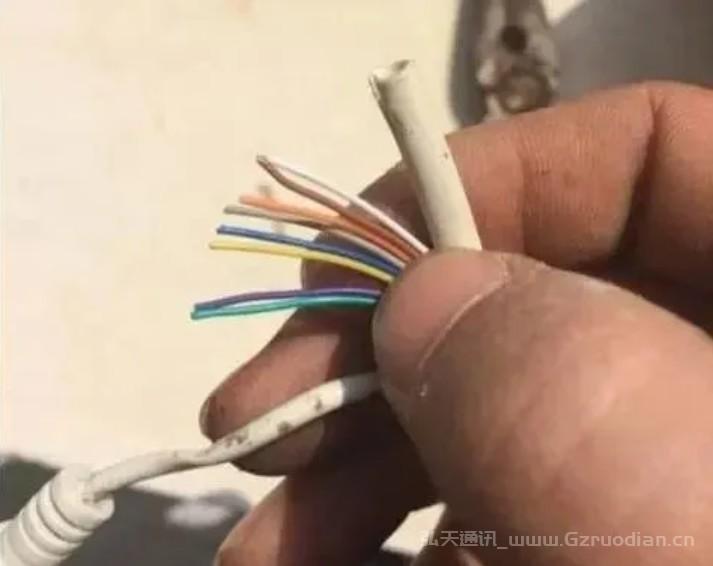

大华摄像头上的网线接口剪断,和正常网线的接法如下:

1、若摄像头的网线有 蓝、橙、紫、棕、灰、黄,对应正常网线的接法为:

蓝对橙,橙对橙白,紫对绿,棕最绿白,灰对蓝白,黄对棕白(前面为摄像头,后面为正常网线,正常网线的蓝、棕空闲不接;


2、若摄像头的网线为 橙白、橙、蓝白、蓝、绿白、灰,对应网线的接法为:

橙白对橙白、橙对橙、蓝白对绿白、蓝对绿、绿白对蓝白、灰对棕(正常网线蓝、棕空闲不接);


3、若摄像头的网线为 白、橙、灰、紫、棕、蓝、黄、绿,对应网线接法为:

白对棕、橙对绿白、灰对棕白、紫对橙、棕对橙白、蓝对绿、黄对蓝、绿对蓝白;


4、若摄像头的网线为 棕、紫、橙、蓝、黄、绿,对应网线接法为:

棕对橙白、紫对橙、橙对绿白、蓝对绿、黄对蓝白、绿对棕白(正常网线蓝、棕空闲不接)。
