那么三网合一这块如何施工呢？我们通过一个放工方案案例详解。

一、三网合一解决方案

一、项目概述

为严格落实光纤到户国家标准强制性条款，某某置业发展有限公司为按照光纤到户国家标准要求，设计满足多家电信业务经营者平等接入、用户可自由选择电信业务经营者的要求，为某东原某项目东区1-5、西区6组团搭建FTTH通信网络。

工程概况

某东原某项目位于，该项目全部为别墅，主要以高端用户为主，本次工程拟用FTTH方式覆盖，共522户。本工程拟通过GPON技术解决某东原某用户的语音及数据业务需求。某东原某属于高档别墅住宅小区，适用于FTTH的建设模式。本工程覆盖区域共有522户别墅住宅。主干光缆施工（运营商负责）：由电信、联通、移动3家运营商负责将主干光缆敷设到某东二期车库2-1弱电机房。

综合布线施工：从各光纤分配箱呈星行敷设皮线光缆至各户并预留。

二、设计依据

(1)城乡建设部发布：

《住宅区和住宅建筑内光纤到户通信设施工程设计规范》GB50846-2012(2)

《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》GB50847-2012

《公共建筑光纤宽带接入工程技术标准》GB51433-2020

三、工程设计的内容和分工

(1)设计内容范围本工程FTTH线路工程部分包括：光缆线路的敷设与防护设计。本工程FTTH设备安装工程部分包括：机房ODF安装、光纤分配箱安装、电力缆的布放等。

本工程FTTH综合布线部分包括：皮线光缆的施工与防护设计。

(2)各专业设计分工设计分工：某东原某机房光纤分配架（ODF）、某东原某分纤箱（ONU）为界，某东原某机房ODF至分纤箱为配线光缆；分纤箱至各用户信息点为综合布线；ODF架以内的光纤跳线、光分路器安装、ODF架以外的主干光缆、光纤跳线均由各运营商负责，不在本次设计范围内。

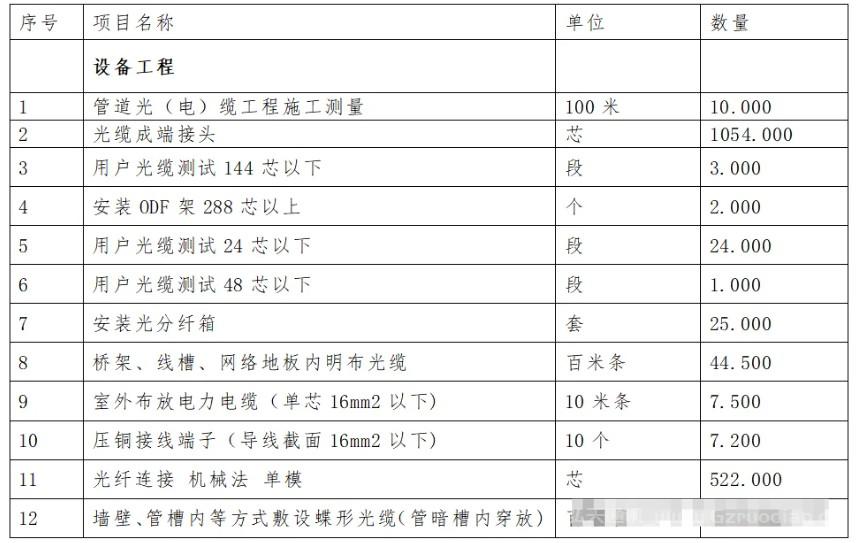

四、主要工程量

五、工程建设方案

1、机房及设备资源情况

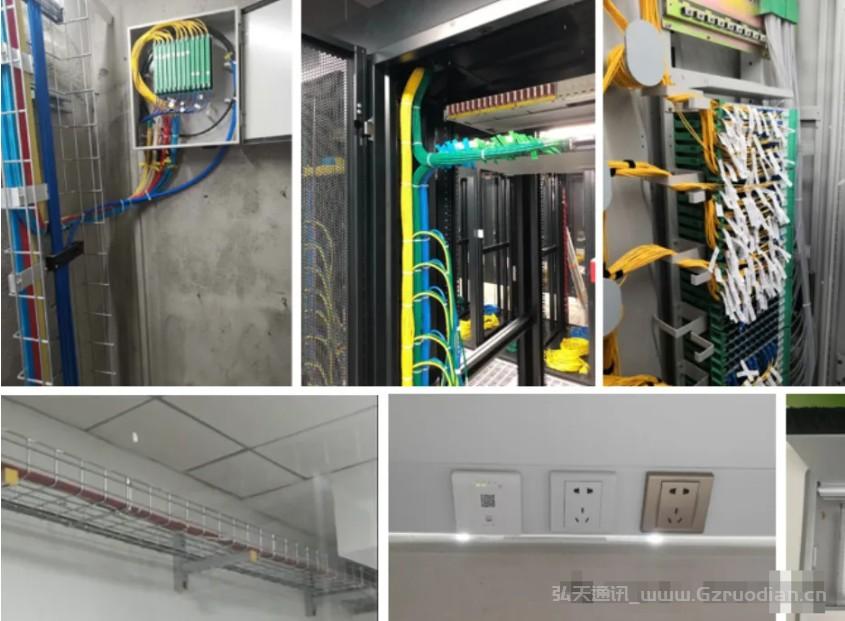

本工程涉及机房为某东一期消防室旁弱电机房，该新建机房新增2台576芯ODF。本工程需采用地下室桥架敷设光缆到光纤分配箱，再由光纤分配箱敷设皮线光缆到用户弱电箱内的方式覆盖该小区。

2、线路资源情况

该小区522户住宅100%覆盖，运营商只需将主干光缆敷设至小区机房，在机房ODF内进行跳纤即可满足本次光路需求。

3、光配线网络建设方案

主干光缆及跳纤路由由各运营商负责，统一接入小区内机房ODF，采用一级分光集中放置的方式，光分路器（1:64）集中设置在小区新建机房ODF内。所选定的光缆线路总体路由，配线光缆以小区内新建ODF为中心呈星型方式沿地下室桥架至各个分纤盒。

4、设备网络建设方案

本工程共有522户，考虑到各家运营商接入能力，机房内配置2台ODF。根据小区综合布线方案，在地下室挂式分纤盒，采用皮线光缆进行用户接入，总共需配置24芯分纤盒24台，48芯分纤盒1台。

5、光纤分配箱安装位置及用户统计

24芯光纤分配箱1：东一期9号住宅旁。

24芯光纤分配箱2：东一期30号住宅旁。

24芯光纤分配箱3：东一期39号住宅旁。

24芯光纤分配箱4：东一期74号住宅旁。

24芯光纤分配箱5：东一期83号住宅旁。

24芯光纤分配箱6：东一期116号住宅旁。

24芯光纤分配箱7：东一期123号住宅旁。

24芯光纤分配箱8：东一期156号住宅旁。

24芯光纤分配箱9：东一期162号住宅旁。

24芯光纤分配箱10：东一期194号住宅旁。

24芯光纤分配箱11：东二期6号住宅旁。

24芯光纤分配箱12：东二期40号住宅旁。

24芯光纤分配箱13：东二期74号住宅旁。

24芯光纤分配箱14：东二期86号住宅旁。

24芯光纤分配箱15：东二期118号住宅旁。

24芯光纤分配箱16：东二期130号住宅旁。

24芯光纤分配箱17：东二期146号住宅旁。

24芯光纤分配箱18：东二期198号住宅旁。

24芯光纤分配箱19：东二期210号住宅旁。

24芯光纤分配箱20：东二期221号住宅旁。

24芯光纤分配箱21：东二期231号住宅旁。

24芯光纤分配箱22：东二期255号住宅旁。

24芯光纤分配箱23：东二期285号住宅旁。

24芯光纤分配箱24：东二期265号住宅旁。

48芯光纤分配箱25：西三期六组团21号住宅旁。

用户数量按照100%进行覆盖，即522户。

6、主要设备配置

入户线光缆

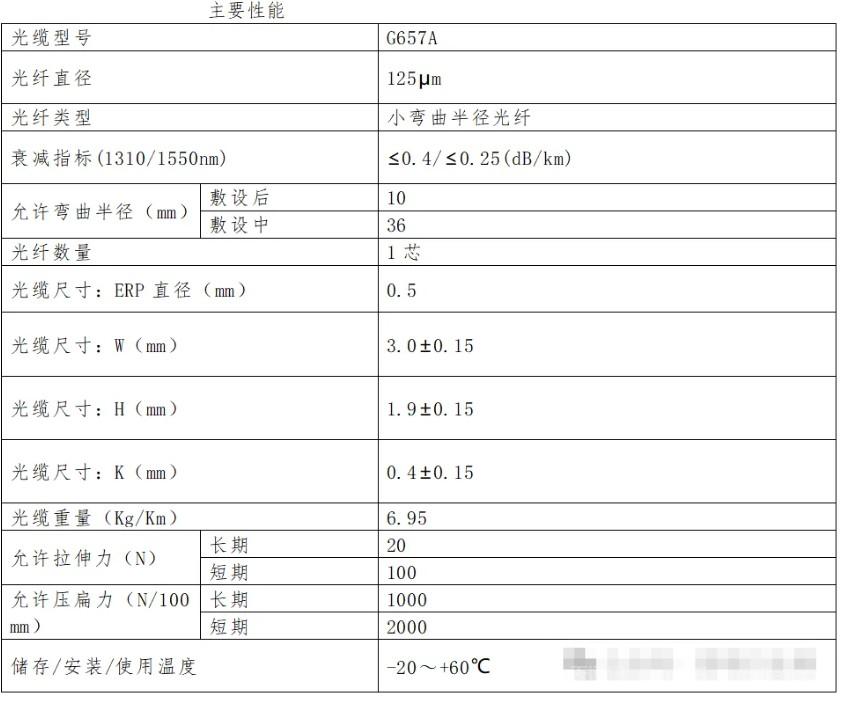

本工程室内入户光缆采用G657A型皮线光缆，具有光缆直径小、重量轻；弯曲半径小、抗拉、抗扰、抗侧压性能好；全非金属，具有较好的低烟无卤阻燃特性；开剥方便，易敷设，便于楼内穿管布放。如下图：

用户光缆

（1）本工程使用的光纤均为ITU-TG.652D光纤。

（2）光纤的标称工作波长为1310nm和1550nm。

（3）模场直径1310nm窗口的模场直径：9.3μm±0.5μm1550nm窗口的模场直径：10.5μm±1μm

六、光缆敷设

1、一般规定

1）光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。

2）布放光缆的牵引力应不超过光缆允许张力的80%。瞬间最大牵引力不得超过光缆允许张力的100%。主要牵引应加在光缆的加强件（芯）上。

3）光缆牵引端头可以预制也可以现场制作。

4）为防止在牵引过程中扭转损伤光缆，牵引端头与牵引索之间应加入转环。

5）布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形。光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。

6）光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。

7）布放光缆，必须严密组织并有专人指挥。牵引过程中应有良好联络手段。禁止未经训练的人员上岗和无联络工具的情况下作业。

8）光缆布放完毕，应检查光纤是否良好。光缆端头应做密封防潮处理，不得浸水。

2、管道光缆

管道光缆敷设前应做好下列准备

1)按设计核对光缆占用的管孔位置；

2)在同路由上选用的孔位不宜改变，如变动或拐弯时，应满足光缆弯曲半径的要求；

3)所用管孔必须清刷干净。

管道光缆敷设工作前应做好下列准备

1)人工布放光缆时每个人孔应有人值守；机械布放光缆时拐弯人孔应有人值守。

2)光缆穿入管孔或管道拐弯或有交叉时，应采用导引装置或喇叭口保护管，不得损伤光缆外护层。根据需要可在光缆周围涂中性润滑剂。

3) 光缆一次牵引长度一般不大于1000米。超长时应采取8字分段牵引或中间加辅助牵引。

4)光缆布放后，应由专人统一指挥，逐个人孔地将光缆放置在规定的托板上，并应留适当余量避免光缆绷得太紧。

5)接头所在人孔的光缆预留长度应符合规定；设计要求做特殊预留的光缆不能绷得太紧。

管道光缆的保护措施应符合下列要求：

1) 人孔内的光缆可采用蛇形软管（或软塑料管）保护并绑扎在电缆托板上或按设计要求的措施处理；

2) 管口应采取堵口措施；

3) 人孔内的光缆应有识别标志；

4) 严寒地区应按设计要求采取防冻措施，防止光缆损伤。

3、光纤熔接步骤：

1)开剥光缆，注意不要伤到管束，开剥长度取30mm左右。

2)将光纤穿过热缩管。剥去涂覆层的光缆很脆弱使用热缩套管，可以保护光纤接头。

3)打开熔接机电源，选择合适的熔接方式。熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。每次使用熔接机前，应使熔接机在熔接环境中放置至少15分钟。根据光纤类型设置熔接参数、预放电时间、时间及主放电时间等。如没有特殊情况，一般选择用自动熔接程序。在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。

4)制作光纤端面。光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。

5)裸纤的清洁。 将棉花撕成平整的小块，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，每次要使用棉花的不同部位和层面，这样可以提高棉花利用率。

6)裸纤的切割。首先清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然，平稳，勿重，勿轻。避免断纤、斜角、毛刺及裂痕等不良端面产生。

7)放置光纤。将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，按熔接键就可以自动完成熔接，在熔接机显示屏上会显示估算的损耗值。

8)光纤用熔接机加热。

9)盘纤并固定。科学的盘纤方法可以使光纤布局合理、附加损耗小，经得住时间和恶劣环境的考验，可以避免因积压造成的断纤现象。在盘纤时，盘纤得半径越大，弧度越大整个线路的损耗就越小。所以，一定要保持一定半径，使激光在纤芯中传输时，避免产生一些不必要的损耗。

10)密封接续盒。接续盒一定要密封好。如果，接续盒进水，由于光纤以及光纤熔接点长期浸泡在水中，可能会导致光纤衰减增大。

七、光缆线路施工验收指标

1、一般要求

光缆的敷设安装除应满足下述规定外，下列要求。

(1)光缆布放端别OLT、光交方向为A端，用户方向为B端。

(2)光缆配盘光缆的单盘长度按设计配盘，按到货单盘光缆长度合理安排使用地段，使光缆接头数量最少，余出光缆最短。

(3)光缆布放要求光缆布放的过程中及安装后，其所受张力、侧压力、曲率半径等不得超过单盘光缆主要技术性能的要求。

(4)布放光缆最小曲率半径要求光缆敷设安装的最小曲率半径应符合表4.1.4的规定，其中D为光缆外径。

2、光缆预留

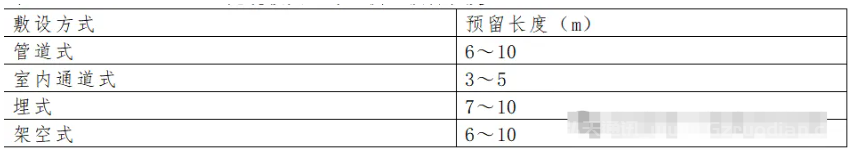

管道光缆每个人（手）孔中弯曲的预留长度为0.5～1.0m；局站内光缆可在进线室内预留长度不大于20m或按实际需要确定。

3、光纤损耗计算

计算光纤损耗，就是将所有的连接点、光分器、光纤本身的损耗加起来，小于26db就满足要求，先来看表格。

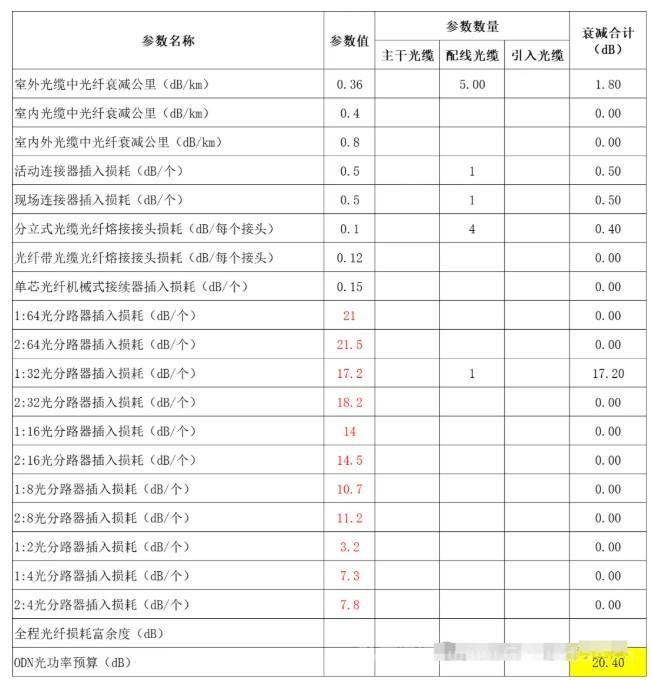

统计表格如下：

衰减主要来源于这几个方面：

光缆衰减（dB）=最大光纤衰减系数（dB / km）×长度（km）

连接器衰减（dB）=连接器对数×连接器损耗（dB）

熔接衰减（dB）=熔接个数×熔接损耗（dB）

光分路器衰减（dB）=分光器×个数

八、施工质量保障

一、技术准备

工程施工前，项目经理组织项目部人员召开工前会，向施工班组进行技术交底、安全交底，认真熟悉施工图纸，领会设计要求。对施工中碰到的问题进行讨论，制定相应对策，要求各部门紧密配合。根据相关资料详细分析，编制上报工程的施工组织计划和制订自购材料采购、供应计划。

二、材料验收

材料部门要按照建设单位要求和技术指标进行验收，根据工程材料的数量和施工计划进度，提前通知有关单位送货，并检查材料的质保书、合格证等相关资料，对质量进行相应检验，严格把关，严禁伪劣产品用于工程现场。

三、质量控制点的设置和要求

根据本工程的特点，结合建设单位要求，我们将质量控制点分为：熟悉分析设计图纸、光缆敷设标准、材料、质量计划，其要求如下：

1）熟悉设计图纸

分析招标文件、核对施工图，必须对资料核查无误后再施工。

2）光缆及器材的检验

对运到工地的光缆、器材的规格、数量进行清点，检查其外观质量有无损伤。对有异常的材料进行重点仔细检查，必要时使用仪器检测；对于检验不合格的材料，通知厂家调换。

3）光缆敷设

光缆敷设时，不允许过度弯曲，绝不允许打小圈的现象出现；管道光缆、引上光缆、局站内的光缆及光缆接头盒按技术规范进行绑扎。

4）光缆接续

局站内光纤在机架内的盘绕应大于规定曲率半径，用熔接机进行接续的全部过程用OTDR光时域反射仪进行监测，确保光缆的接续质量。
